Prise en main du TORPEDO Live

2 Description du produit : face avant

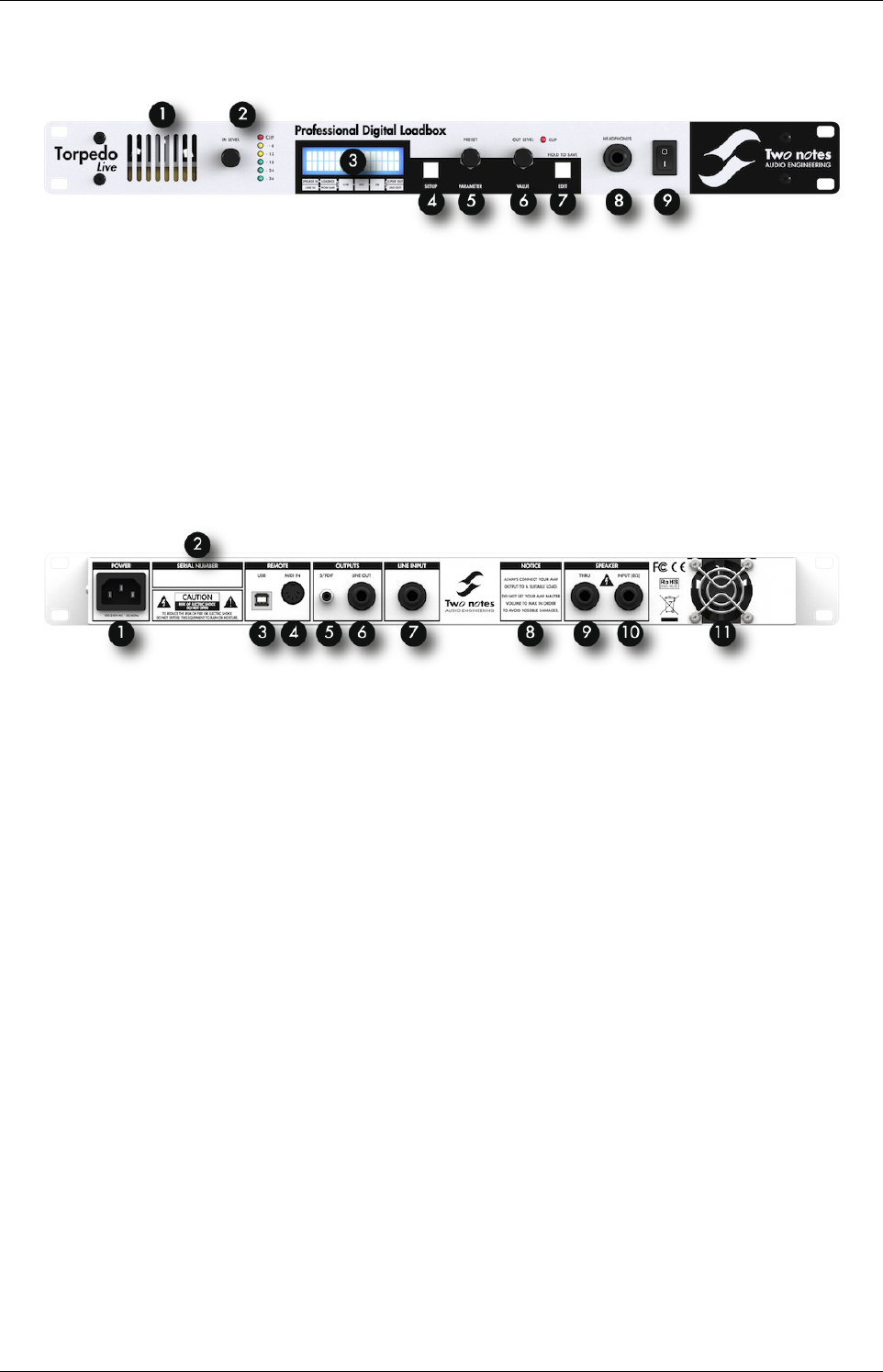

FIGURE 3.1 – Façade du TORPEDO Live

1 Grille de ventilation 4 Bouton SETUP 7 Bouton d’édition/sauvegarde

2 Gain d’entrée 5 Encodeur preset/paramètre 8 Sortie casque

3 Écran 6 Encodeur volume de sortie/valeur 9 Interrupteur On/Off

3 Description du produit : face arrière

FIGURE 3.2 – Arrière du TORPEDO Live

1 Connecteur d’alimentation 4 Connecteur MIDI 7 Entrée ligne symétrique 10 Entrée ampli

2 Numéro de série 5 Sortie numérique S/PDIF 8 Avertissement de sécurité 11 Ventilateur

3 Connecteur USB 6 Sortie ligne symétrique 9 Sortie enceinte

4 Juste une simulation d’enceinte ?

Le rôle du TORPEDO Live est de remplacer les éléments suivants d’une prise de son traditionnelle :

— l’ampliﬁcateur de puissance guitare ou basse,

— l’enceinte,

— le microphone,

— le préampliﬁcateur de microphone,

pour fournir un signal le plus proche possible d’une prise de son en environnement de studio

professionnel.

La prise de son se fait en trois étapes avec le TORPEDO Live :

1. Choisissez un ampliﬁcateur de puissance (ou éteignez cette section si vous utilisez l’entrée load-

box), une enceinte et un microphone.

2. Placez le microphone dans le studio virtuel.

3. Mettez en forme ce signal (EQ).

14 Two Notes Audio Engineering TORPEDO Live
